descripción de producto
La serie HS (R)Introducción::

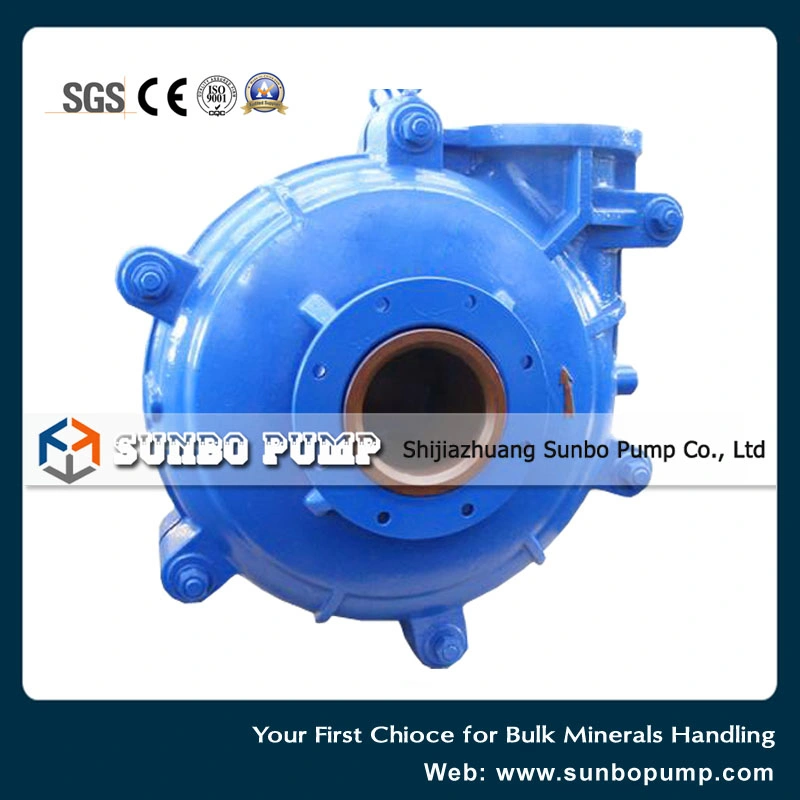

HS(R), bomba centrífuga horizontal de la bomba de lodo pesado y está diseñado para el bombeo continuo de alta abrasivo, lechadas de alta densidad con un mínimo de requisitos de mantenimiento. Va a mantener una alta eficiencia en el desgaste de sus componentes. La goma y metal forrado característica de las bombas que las carcasas radialmente dividido en dos mitades. Los tornillos del cuerpo mínimo reducir el mantenimiento y minimizar el tiempo de inactividad. Las bombas de HS puede instalarse como la serie de etapas múltiples.

Características:
1.resistente al desgaste reemplazable de goma o metal camisas y rotores, largo tiempo de vida de servicio.
2. Fácil de ajustar el espacio entre el impelente y camisa de delantero y se puede eliminar por completo cuando el mantenimiento.
3.El conjunto de cojinete usar grasa de la lubricación.
4. Tipos de junta: junta de embalaje, expeller junta y el sello mecánico.
5. La dirección de descarga puede ser instalado en intervalos de 45 grados como petición y orientado a cualquier ocho posiciones para adaptarse a las aplicaciones.
6. Los tipos de unidad: V correa de transmisión, el reductor de engranajes unidad, unidad de acoplamiento de fluidos y la frecuencia de la unidad de conversión de dispositivos.
7. La amplia aplicación, la buena NPSH y alta eficiencia. La serie bomba puede ser instalado en multiplataforma para cumplir con la entrega de larga distancia.

Especificaciones :
D:25 mm a 450 mm
P: A 5.000 m3/hr.
H: 73 m


Hoja de desempeño:


La bomba El modelo	Permitido Max. Potencia (KW)	El rendimiento de Agua Clara
		Capacidad Q		Jefe H(m)	La velocidad N(r/min).	Max.FEP. Η%	NPSH (M)	El impulsor De diámetro.
		M3/h	L/s
25HS-B	15	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	152
25HSR-B	15	10.8-25.2	3-7	7-52	1400-3400	35
El HHS 25-C	30	16.2-34.2	4.5-9.5	25-92	1400-2200	20	2-5,5	330
40HS-B	15	32.4-72	9-20	6-58	1200-3200	45	3.5-8	184
40HSR-B	15	25.2-54	7-15	5.5-41	1000-2600	50	2,5-5	178
50HS-C	30	39.6-86.4	11-24	12-64	1300-2700	55	4-6	214
50HSR-C	30	36-75,6	10-21	13-39	1300-2100		2-4	213
El HHS 50-D	60	68.4-136.8	19-38	25-87	850-1400	47	3-7,5	457
75HS-C	30	86.4-198	24-55	9-52	1000-2200	71	4-6	245
75HS-D	60	86.4-198	24-55	9-52	1000-2200	71	4-6	245
75HSR-C	30	79.2-180	22-50	5-34,5	800-1800	59	3-5	245
75HSR-D	60	79.2-180	22-50	5-34,5	800-1800	59	3-5	245
100HS-D	60	162-360	45-100	12-56	800-1550	65	5-8	365
100HS-E	120	162-360	45-100	12-56	800-1550	65	5-8	365
100HSR-D	60	144-324	40-90	12-45	800-1350	65	3-5	365
100HSR-E	120	144-324	40-90	12-45	800-1350	65	3-5	365
El HHS 100-F	260	324-720	90-200	30-118	600-1000	64	3-8	711.
150HS-E	120	360-828	100-230	10-61	500-1140	72	2-9	510
150HS-S	300	360-828	100-230	10-61	500-1140	72	2-9	510
150HSR-E	120	324-720	90-200	7-49	400-1000	65	5-10	510
150HSR-R	300	324-720	90-200	7-49	400-1000	65	5-10	510
150 El HSS-S	560	468-1008	130-280	20-94	500-1000	65	4-12	711.
200HS-ST	560	612-1368	170-380	11-61	400-850	71	4-10	686
200HSR-ST	560	540-1188	200-450	7-45	300-650	80	2.5-7.5	686
200MS-E	120	540-1440	150-400	14-60	600-1000	73	4-10	549
200MS-R	300	540-1440	150-400	14-60	600-1000	73	4-10	549
250HS-ST	560	936-1980	260-550	7-68	300-800	82	6	762
250HSR-ST	560	720-1620	320-700	13-14	300-500	79	3-8	762
300HS-ST	560	1260-2772	350-770	13-63	300-600	77	3-10	965
300HSR-ST	560	1152-2520	380-850	11-63	250-550	79	4-10	965
350HS-ST	1200	1368-3060	380-850	11-63	250-550	79	4-10	1067
400HS-TU	1200	2160-5054	600-1400	8-66	200-500	80	4.5-9	1245
450HS-TU	1200	2520-5400	700-1500	13-57	200-400	85	5-10	1370

Comentario:
1.Capacidad recomendado:50%Q'≤P≤110%Q'(Q' adecuados a la capacidad de más alta eficiencia).
2.NPSH: adecuada al punto Q recomendó a la máxima velocidad.

Aplicación:
HS(R) de la serie de la bomba de lodo es ampliamente utilizado en metalurgia, minería, procesamiento de minerales, obras de dragado, de agua, tratamiento de aguas, el lavado del carbón, el molino, el ciclón de relaves, alimentación, energía, materiales de construcción, etc. varios polígonos industriales. HS bombas son llamados nombres diferentes para diferentes funciones: procesamiento de minerales, el Molino de la bomba de la papilla de descarga de la bomba, bomba de cebado, alimentar la bomba, bomba de siembra, la bomba de transferencia Thickner subdesbordamiento de bomba, bomba de la pantalla de riego, bomba de presión, concentrar la bomba...
